方式 1 - 膜腔内直接接触放标

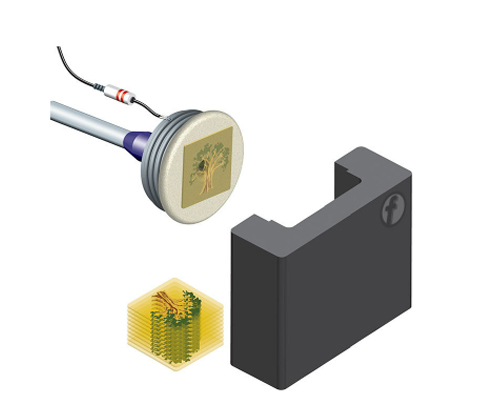

步骤 1:

机器手臂利用真空从标仓拾起标签。

步骤 2:

1. 标签传送至模具内，在接触瞬间真空释放。

2. 同时7330 静电发生棒通过7091串联电阻对放电板，IML 治具和标签产生短暂高压。

3. 机器手臂然后退出，标签被吸附在模具腔体内壁。

重要信息:

1. 抗挤压的 IML 治具尺寸上总是比金属防电板大 15mm。

2. 7-12kV 电压需要维持 35-60 milliseconds 对放电板加电，在标签和治具接触后。

3. 7091 串联电阻 (HVHT 电缆带 100Meg Ω电阻)

4. 金属放电板

5. 绝缘的进气手臂，没有接地回路

6. 真空拾标

7. 抗挤压的 IML 连接板

有些机器手臂上的机构不是完全水平的，可能是锥形或圆柱形，此时标签需要送入类似杯状的膜腔中。

步骤 1:

利用吹气使得标签一角抬起，拾标器真空吸起。

步骤 2:

1. 标签传送至模具内，在接触瞬间真空释放。

2. 同时，对放电板，IML 治具和标签产生短暂高压。

3. 机器手臂然后退出，标签被吸附在模具腔体内壁。

吹气设备

真空拾标

金属治具

抗挤压 IML 接触板，离开金属治具约 15mm

7091 串联电阻 (HVHT 电阻带 100Meg Ω 电阻)

绝缘的进气手臂，没有接地回路

对于多膜腔产品而言，需要用到 E70-IML-HW 能同时给至多8个金属板加电。

7091—串联电阻

E70-IML-HW-RT

方式 2 - 标签吹入膜腔

采用静电发生头产生静电，使得标签带电在空气辅助下，吸附在膜腔内壁。

步骤1:

机器手臂利用真空从标仓拾起标签。

步骤 2:

真空释放，开始加电，标签被吹入膜腔。

治具作为静电发生器的接地端 — 治具和拾标器之间没有接触。

主要信息:

对于多膜腔产品而言，需要用到 E70-IML-HW-CDH，最多8个放电头和14m 电缆。

静电发生头通过硬接线与埋设 100Meg Ω 电阻的分路器接线盒相连。

塑料拾标器

7090 单头静电发生头

真空吸盘

7090 单头静电发生头

E70-IML-HW-RT

方式 3 - 标签吹向治具

针对杯子或类似形状的标签而言，常见的是在治具上加电而不是象方式1那样在膜腔加电。

7090 单头静电发生头

步骤 1:

气流将标签吹向治具上，并缠绕在周围，一旦就位后，通过7090单头静电发生头放电，标签贴附在治具头上

步骤 2:

治具携带标签进入膜腔，并在注塑过程中一直保持原有位置。
